COFDM车端ZCXH1643

  • 图传频段:200-800MHZ;数传频段:410-500MHZ;
  • 图传功率:2W;
  • 城市环境1.5公里,视距2-5公里;
  • 图数传功率可定制;
  • 具备广播级高清晰图像编码质量,支持多只视频制式,各种模式自适应;
  • 带宽可在2—8MHZ范围内调节
  • 产品描述
  • 技术参数
  • 资料下载

       产品概述

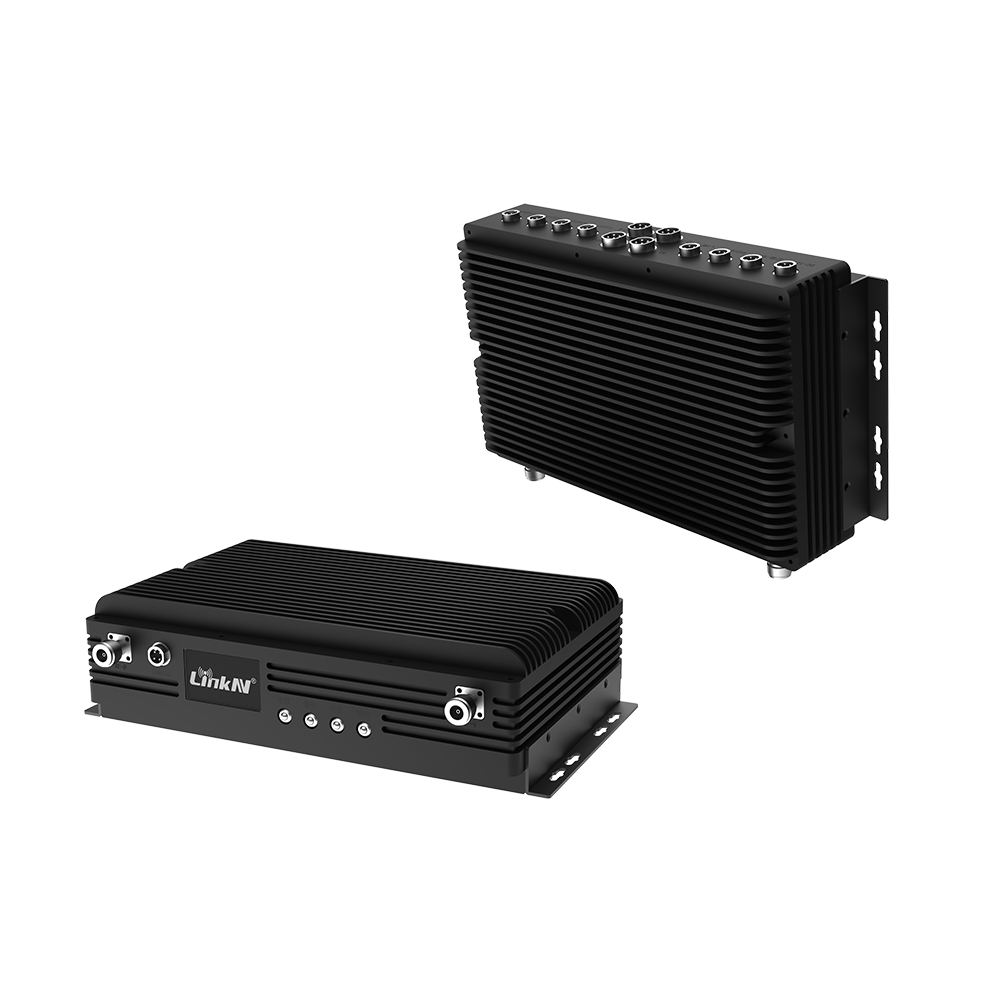

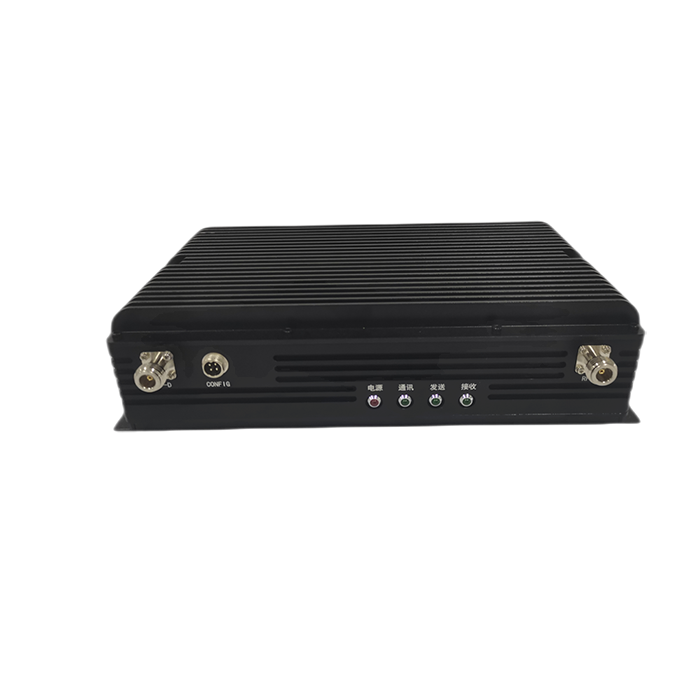

    ZCXH1643设备是我公司新研发的一款的功能强大,性能稳定,且能无线控制无人消防车的发射机设备。此设备集成了图像合路及发射、双向数据传输等功能。发射机支持多种视频模式,支持H.264编码,各种模式自适应,清晰度达到1080P,色彩亮丽,延时低,图像流畅。

    发射机内置数据模块,可以接收遥控器发送的数据,处理并且执行;配套外围的一些传感设备:比如气体传感器、探测器等。把检测到的数据回传给遥控端,并且实时的显示出来,方便指挥人员做出及时的判断。

       产品特点

    u  图传频段:200-800MHZ;数传频段:410-500MHZ

    u  图传功率:2W

    u  城市环境1.5公里,视距2-5公里;

    u  图数传功率可定制;

    u  具备广播级高清晰图像编码质量,支持多只视频制式,各种模式自适应;

    u  带宽可在28MHZ范围内调节;

    u  采用当前领先的COFDM调制技术和H.264图像压缩技术;

    u  数据接口多样化: RS232/TTL/RS485,可根据客户要求定制,默认RS232接口。

      产品典型搭配

      可以配套我司研发的ZCXH1120手持式遥控器(主要功能是图像的接收显示、控制指令发送,比如车体运动、云台控制等);



    设备型号

    ZCXH1643

    设备品牌

    LINKAV

    射频参数

    工作频段

    图传支持300MHz-2.7GHz可定制,

    数传支持410MHz-500MHz可定制

    星座模式

    QPSK(4QAM)、16QAM64QAM(出厂默认QPSK

    发射功率

    2W

    工作带宽

    2-8MHz可调

    加密算法

    AES

    射频接口

    N型母头

    传输距离

    城市环境1.5公里,视距2-5公里

    音视频参数

    视频输入

    同轴:4*1080N ; 4*720P ; 4*960H

    视频制式

    高清:1080P1080i720P720i自适应

    标清:P/N自适应

    视频压缩

    H.264

    物理/环境

    尺寸

    220*120*45(mm)

    重量

    4.35kg

    工作温度

    -20℃〜+60℃

    电气特征

    供电

    DC 12V

    功耗

    整机平均功耗小于30W
