产品概述

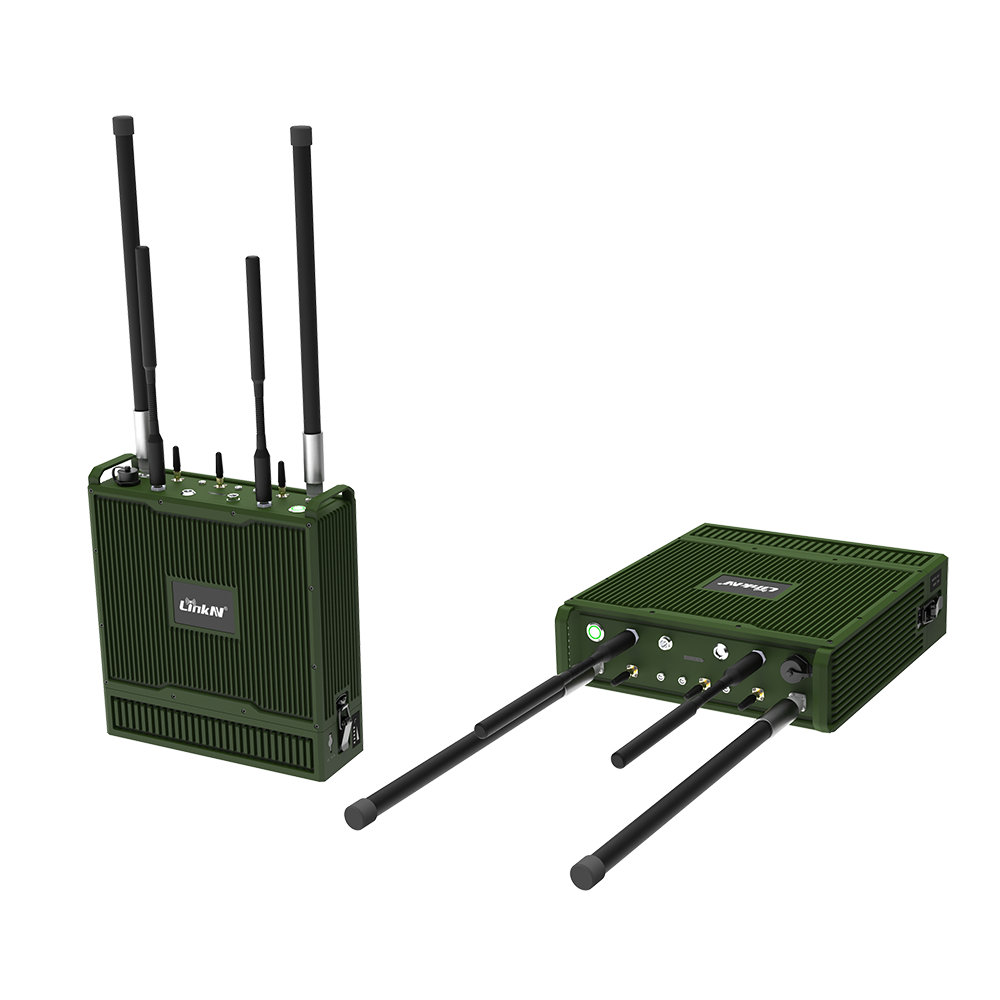

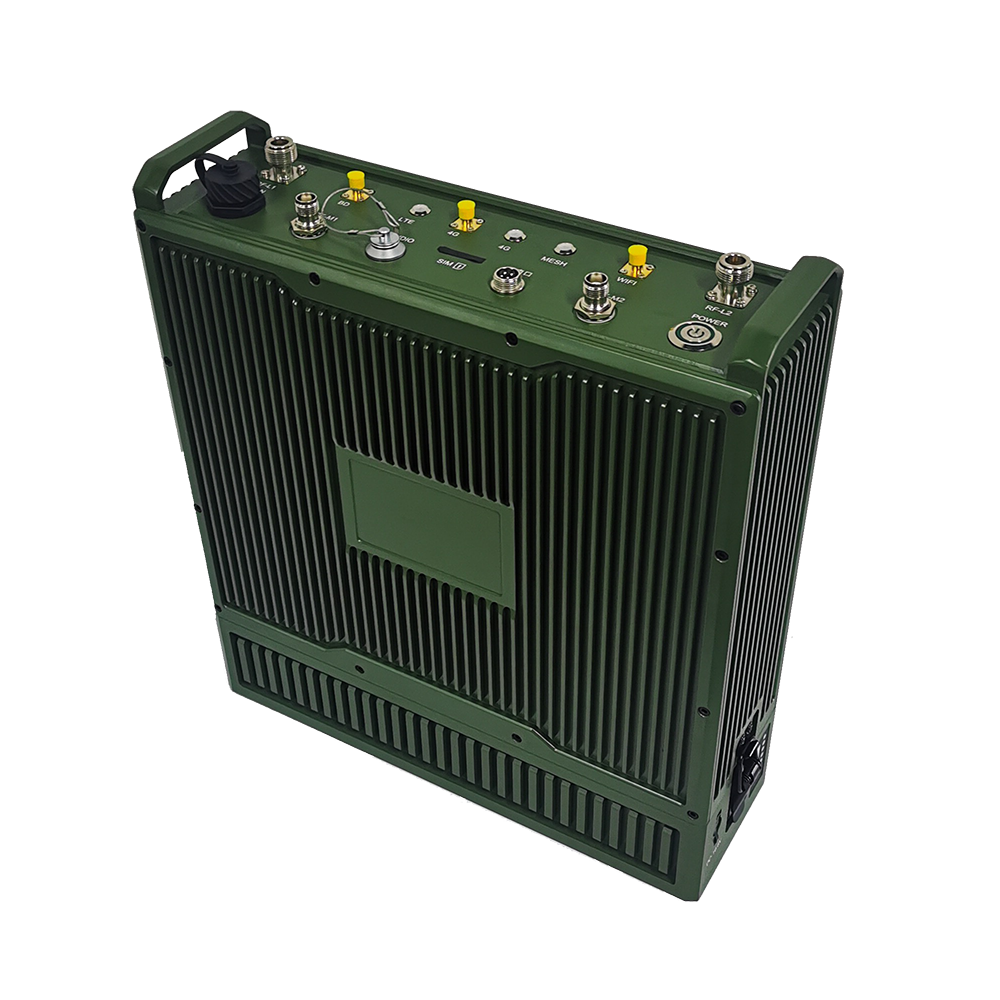

ZCXH7904专为应急通信开发的一款高性能一体机设备。它把Mesh自组网、LTE专网、5G/4G公网、WI-FI、有线网络等多种通信方式融合为一体，互联互通，并带BD定位，自带锂电池供电；根据每种通信方式各自的功能及特点，接入不同业务终端，实现不同功能需求，可在不同地理环境、不同网络环境、不同需求环境下进行使用，解决应急现场通信问题。 配合管理软件，可远程对组网设备进行同一管理，通过可视化平台，可对进行视频监控和指挥调度。产品外观简洁大方，使用方便，功能强大，可靠性高等特点。
产品特点
u 军工级专业设计，防护等级IP67；
u 小型一体化设计，重量轻，方便背负使用
u 支持LTE专网手持机接入
u 带WI-FI，支持手机、笔记本电脑等智能设备接入
u 支持Mesh自组网设备接入
u 支持5G全网通，向下兼容4G/3G。
u 自带锂电池，使用时间≥4小时
u 带BD可实时定位
u 支持远程管理
|
设备型号 |
ZCXH7904 |
设备品牌 |
LINKAV |
|
射频参数 |
工作制式 |
支持Mesh协议和3GPP R9协议 |
|
|
工作频段 |
MESH： 580MHz（中心频点可定制） LTE：1.4GHz（中心频点可定制） |
||
|
工作带宽 |
2/5/10/20/40MHz |
||
|
射频通道 |
4T4R |
||
|
发射功率 |
10W |
||
|
网络参数 |
组网能力 |
Mesh自组网总节点数不小于64台，自组网节点接力跳数不小于9跳 |
|
|
传输数率 |
节点下行速率不低于20Mbps，上行速率不低于10Mbps |
||
|
MESH自组网传输速率最大120Mbps |
|||
|
公网 |
5G全网通，向下兼容4G/3G |
||
|
北斗定位 |
室外定位度水平10m，高程10m,测速精度0.2m/s，授时精度20ns，温启动首次定位≤40s，热启动首次定位≤15s，信号重捕≤5s |
||
|
WI-FI |
2.4/5.8GHz |
||
|
加密算法 |
AES128，加密解密速度不低于100Mb/s |
||
|
传输距离 |
自组网传输距离不低于5KM，自组网节点总体覆盖半径不低于15KM |
||
|
LTE智能手机接入范围≥2KM（中等起伏地带） |
|||
|
接口 |
MESH天线接口 |
TNC*2 |
|
|
LTE天线接口 |
N*2 |
||
|
4G天线接口 |
SMA |
||
|
WIFI天线接口 |
SMA |
||
|
北斗天线接口 |
SMA |
||
|
对讲接口 |
7芯雷莫头 |
||
|
网口 |
RJ45防水网口 |
||
|
4G卡接口 |
MINI SIM卡槽 |
||
|
串口 |
4芯航空头（备用） |
||
|
电源开关 |
*1 |
||
|
充电接口 |
DC头*1 |
||
|
物理/环境 |
尺寸 |
330*320*100mm |
|
|
重量 |
≤8kg（含电池） |
||
|
工作温度 |
-40℃〜+65℃ |
||
|
湿度 |
5%～95% |
||
|
防护等级 |
IP67 |
||
|
电气特征 |
供电 |
12V |
|
|
电池容量 |
305Wh |
||
|
功耗 |
整机平均功耗小于30W |
||
|
其它 |
MESH信号指示灯 |
*1 |
|
|
LTE信号指示灯 |
*1 |
||
|
4G信号指示灯 |
*1 |
||
|
电源显示 |
*1 |
||
