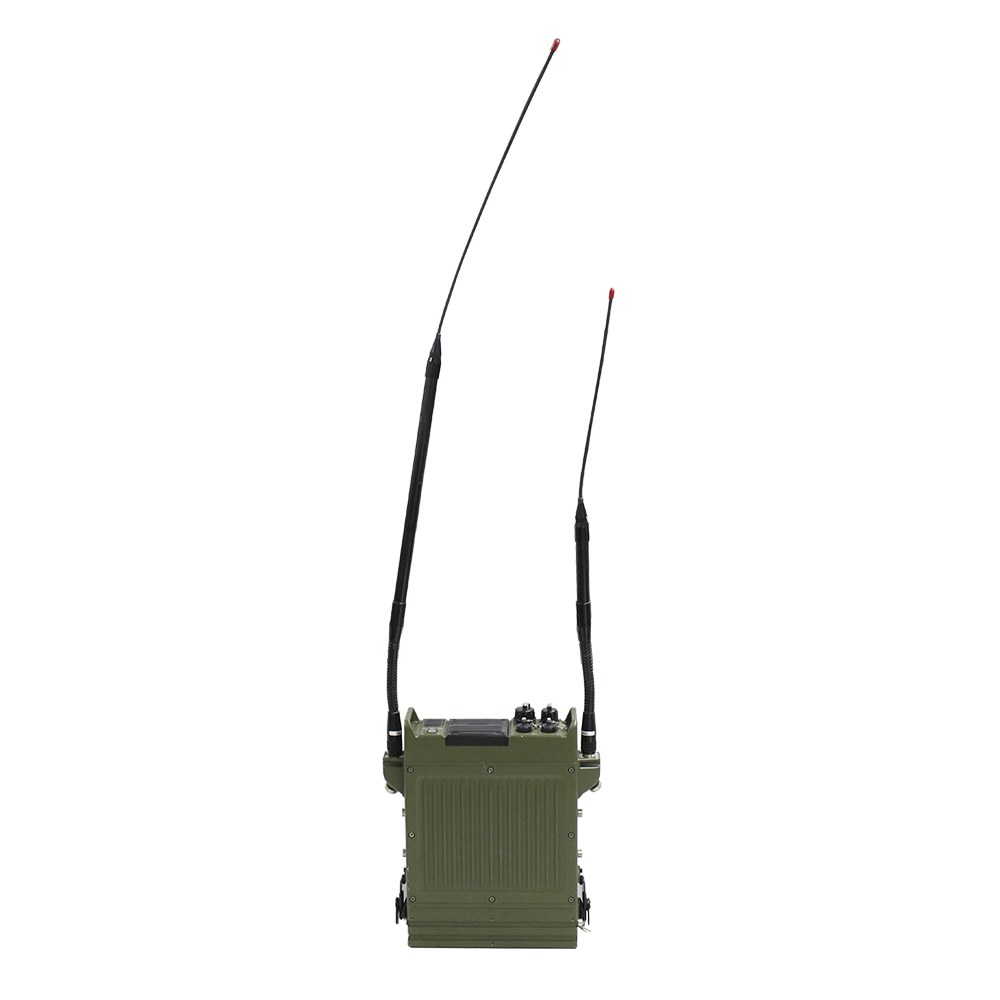

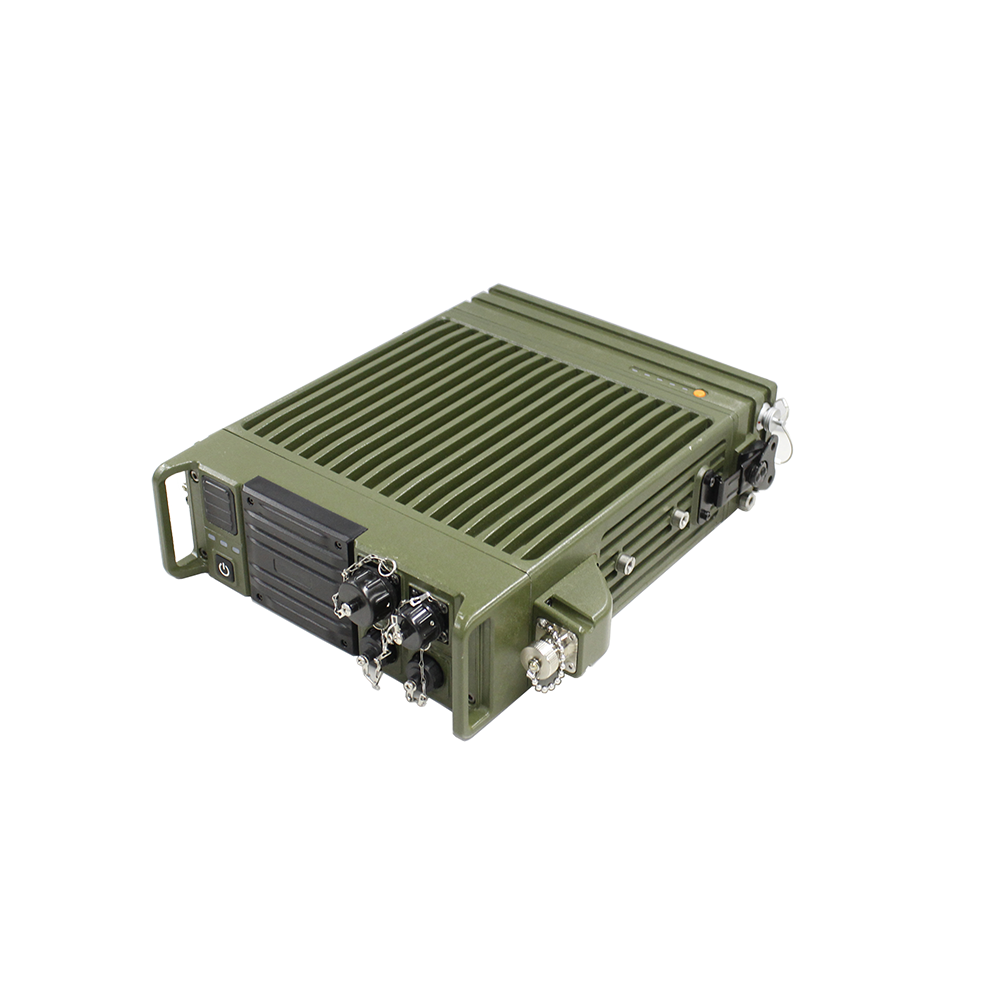

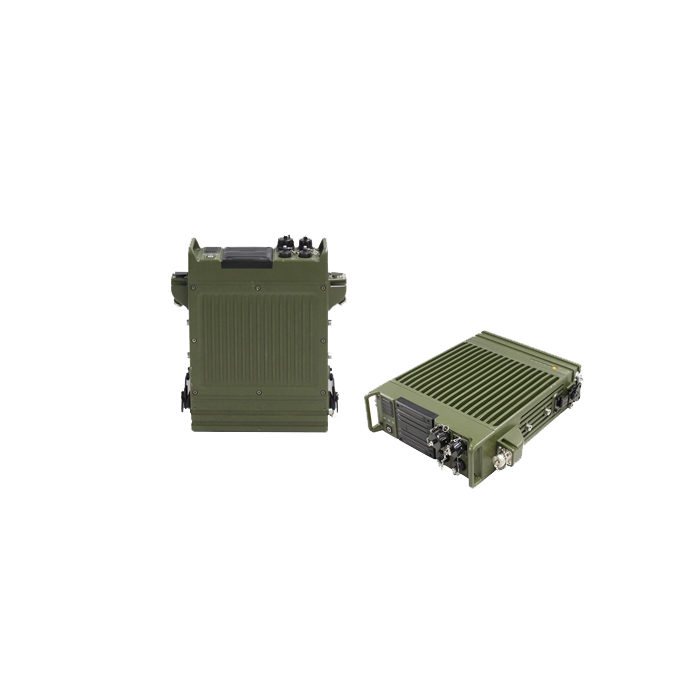

U/V双段基站ZCXH3902

  • 数模兼容
  • 支持多种工作模式
  • 支持自组网级联
  • 支持U/V双段同时工作
  • 支持语音加密
  • 产品描述
  • 技术参数
  • 资料下载


    产品概述

    ZCXH3902是专门为公安、武警、部队、人防、应急办、政府公共安全等部门应急处突现场快速部署而设计的。整机采用军工标准工艺坚固耐用,IP67防护等级针对野外架设和车辆搭载等各种恶劣条件下使用,整机全铸铝机身利于散热可以适应100%工作循环,便携式设计适合车载或者背负使用,可以与ZCXH3901自组网窄带便携基站配套使用,也可以独立组网,独特的接力功能设计可以达到分层组网、分级指挥、延伸通信距离的目的。

    产品特点

    u  数模兼容:支持工作在数字模式、模拟模式,使用户在模拟与数字模式之间灵活切换,实现模拟到数字的平滑过渡。

    u  多种工作模式:支持以下几种工作模式:PDT/DMR集群模式、PDT/DMR常规模式、PDT/DMR同频中继模式、PDT/DMR自组网模式。

    u  自组网:支持工作自组网功能,支持链状拓扑、网状拓扑等组网方式。自组网网络支持任意支持扫描功能的终端适配接入,自组网支持32跳。

    u  信道配置:支持通过手持式话筒对信道参数进行修改,包括收发频率、发射限时、彩色码、加密、挂起时间、静噪等级、亚音。

    u  同频中继(单频点中继):支持双段工作在同频中继模式下,U/V双段各使用一个频率资源为现场提供数字中继服务。

    u  语音加密:支持开启加密功能可以对当前信道发送的语音和数据进行加密,以保证语音和数据的安全。有五种加密类型:异或,增强型异或,ARC4,AES256,动态加密。当收发双方设置相同的加密类型和加密密钥才可进行通讯。

    u  卫星定位:支持GPS/北斗卫星定位功能,通过客户端编程软件(CPS)可以配置导航类型为GPS/BD/GPS+BD。当定位成功后,设备通过本机能可以查询本机的位置信息,包括:时间、日期、经度、纬度、海拔、速度和卫星个数。

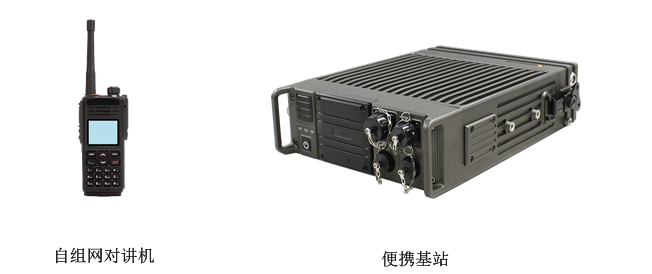

        产品典型搭配

           可以配套我司研发的ZCXH6703自组网对讲机、ZCXH3901便携基站使用。


    设备型号

    ZCXH3902

    设备品牌

    LINKAV

    一般技术指标

    频率范围

    UHF:400-480MHz/VHF:136-174MHz

    信道总数

    VHF、UHF3773

    信道间隔

    12.5KHz

    工作电压

    车载:AC220V/DC 13.8V(± 15)

    背负:DC 10.8-12.6V

    工作电流

    <7A

    电池容量

    16.5Ah

    频率稳定度

    ±0.5ppm

    天线阻抗

    50Ω

    外形尺寸

    277×76×342mm

    重量

    6.3kg(含电池)

    传输距离

    50-70km(架高)

    自组网数量

    自组网节点32个,多跳中继≮8

    发射部分技术指标

    输出功率

    车载:25W/背负:15W

    4FSK调制方式

    12.5kHz仅数据:7K60FXD
    12.5kHz
    数据和语音:7K60FXE

    邻道功率

    ≤-60dB

    杂散射频分量

    -36dBm<1GHz-30dBm>1GHz

    数字语音编码器

    AMBE

    接收部分技术指标

    灵敏度

    3%BER≤0.35µV

    互调抗扰性

    70dB

    邻道选择性

    60 dB

    杂散抑制

    70 dB

    阻塞

    90 db

    环境指标

    工作温度范围

    -30℃—+70

    存储温度范围

    -40℃—+85

    防湿

    MIL-STD-810C/D/E/F标准

    冲击和振动

    MIL-STD-810C/D/E/F标准

    防尘防水

    IP67
