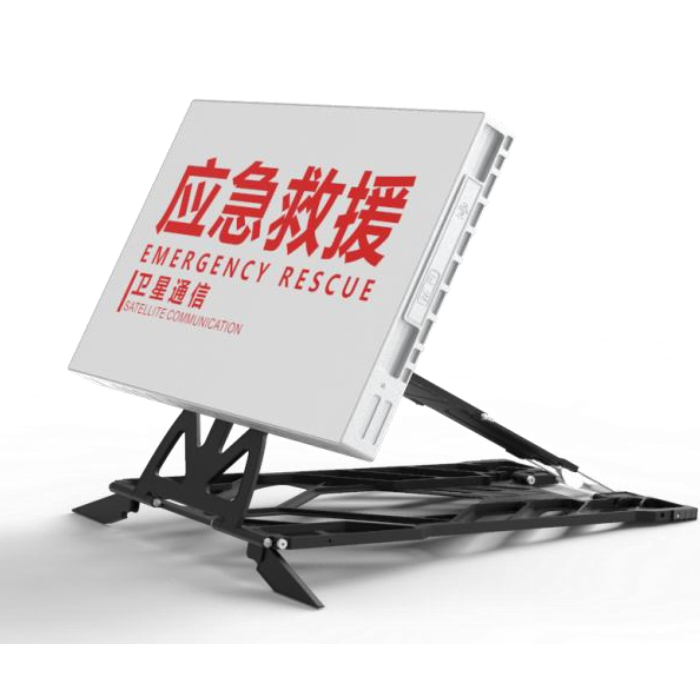

产品概述
ZCXH0402采用iDirect和Xband混合通信体制， 可在iDirect与Xband两套卫星通信系统之间灵活切换，纯中文操作界面，核心技术自主实现。整机重量不超过10kg，超轻便携，适用于前突应急救援；具有体积小巧、重量轻、防水性能优异、减震抗冲击性能好、携行方便、开通操作简单等优点。可广泛应用于应急、消防、公安、电力、水利、石油、气象、人防、航空航天、部队、运营商等各类行业。
该设备采用手动智能辅助寻星方式，配合手机 APP 可快速寻星， 2分钟内完成便携站展开、对星且开通卫星链路，无需繁琐操作即可实现开机入网。可外接 370M无线接入网关、便携式视频指挥箱等业务设备。
产品特点
u 可在iDirect与Xband两套卫星通信系统之间灵活切换
u 纯中文操作界面，核心技术自主实现
u 体积小，重量轻，携带方便
u 支持手机APP快速寻星
u 开机入网
u 支持以太网接口和WI-FI接入
u 可靠性高，防水等级IP67；

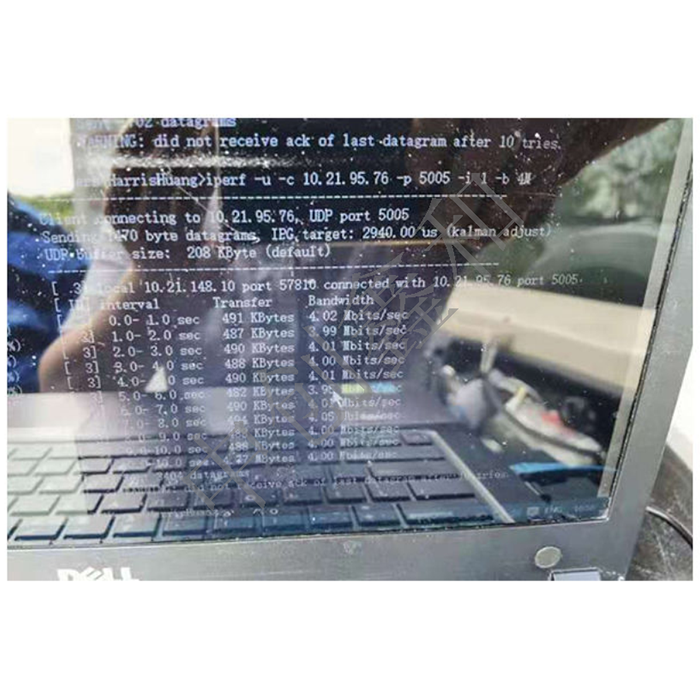

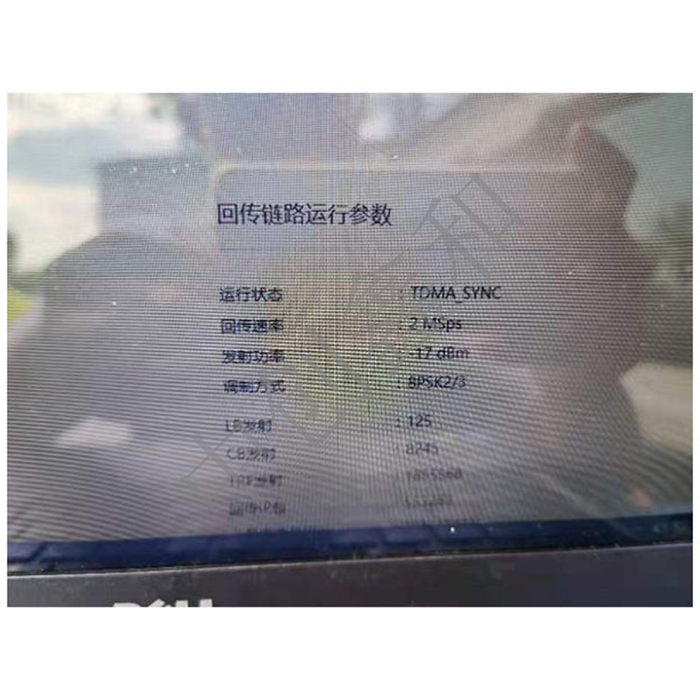

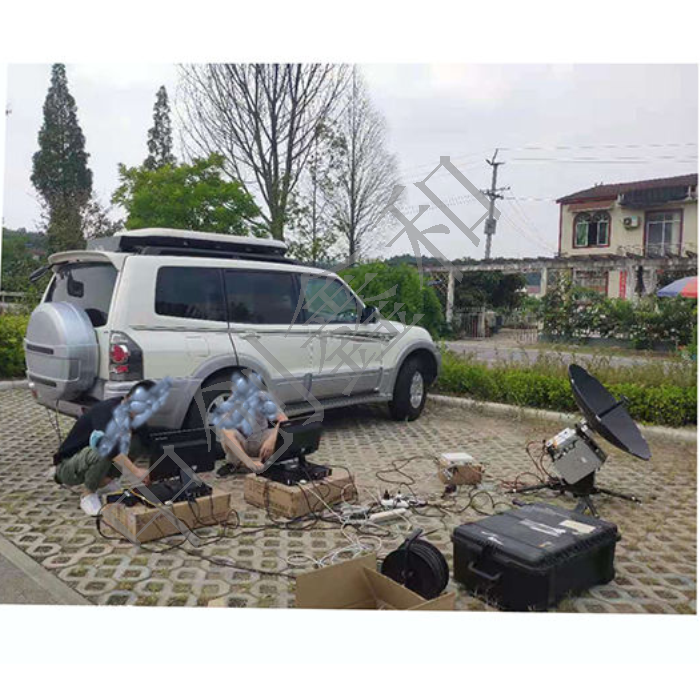

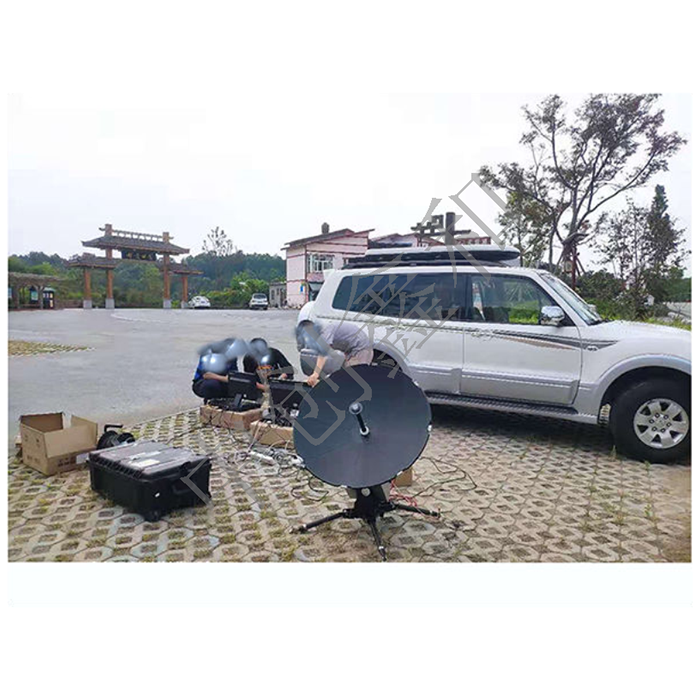

测试图片
|
设备型号 |
ZCXH0402 |
设备品牌 |
LINKAV |
|
|
整站性能指标
|
工作频率 |
发射： 14.0～14.5GHz； 接收： 10.7～11.7GHz ， 11.7～12.75GHz |
||
|
天线类型 |
波导阵列天线 |
|||
|
整站尺寸 |
≤595*370*60mm（含连接器，不含背包） |
|||
|
整站重量 |
≤10kg |
|||
|
整机功耗 |
110W |
|||
|
续航时间 |
内置电池 270WH，续航时间 2.5 小时 |
|||
|
工作温度 |
- 20℃ ～+55℃ （常规电池） - 40℃ ～+55℃ （选配低温电池） |
|||
|
防护等级 |
≤IP67 |
|||
|
工作海拔 |
最高 5000 米 |
|||
|
天线增益 |
发射增益≥35.5dBi 接收增益≥34.5dBi |
|||
|
极化方式 |
线极化，极化隔离度≥30dB（在轴） |
|||
|
对星方式 |
具有手动辅助对星功能，内置姿态传感器，能实时显示便携站理论角度信息和实际角度信息； |
|||
|
整站开通时间 |
2分钟 |
|||
|
业务传输 |
支持以太网接口和 WIFI 无线接入 |
|||
|
射频单元 |
功放输出功率 |
≥16W（ 42dBm） |
||
|
Xband调制解调参数 |
参数 |
网管信道 |
业务信道 |
|
|
调制解调方式 |
前向TDM： DVB |
LDPC、 TPC |
||
|
iDirect调制解调参数 |
调制解调方式 |
前向： DVB-S2/S2、 ACM 反向： A-TDMA |
||
|
接口及控制方式 |
数据接口 |
网口、 WIFI |
||
|
状态显示 |
OLED 显示屏、手机 APP、 WEB 网页 |
|||
|
控制方式 |
面板、手机 APP、 web 网页配置、平板电脑 |
|||
