地铁应急Mesh测试

一、测试环境:

       地铁站深入地下两层,地铁内构造复杂,遮挡严重,经频谱测试没有明显环境干扰,在实际应用中是较理想环境。



二、测试过程

MESH设备频率575MHz,频宽10MHz,功率33dBm,4MESH做接收端在大行宫地铁站入口;3号mesh连接执法记录仪传输1M码流,1、5号设备作为中继设备使用。



三、测试设备

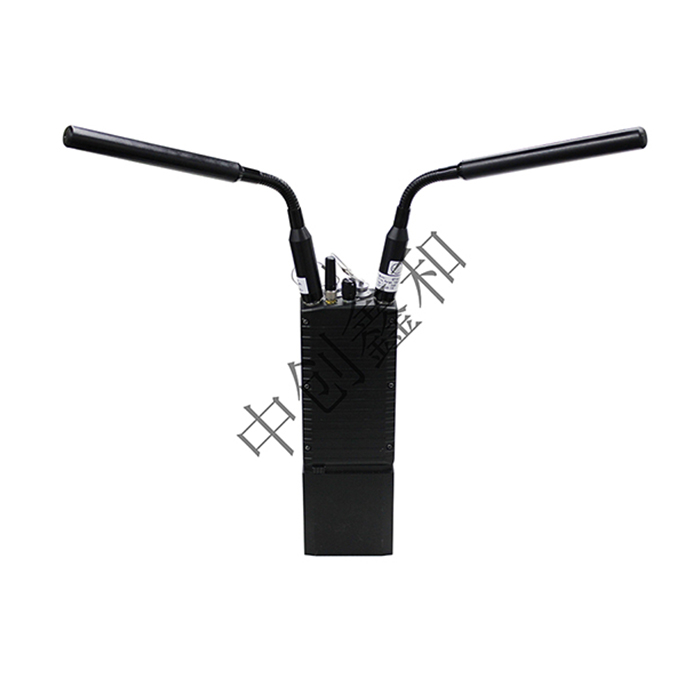

Mesh单兵设备

◆ 功率:33dBm

◆ 频率:575MHZ、580MHz、585MHZ

◆ 频宽:5MHZ/10MHz/20MHZ

◆ 天线:玻璃钢单兵天线,增益6dBi




四、测试结果:

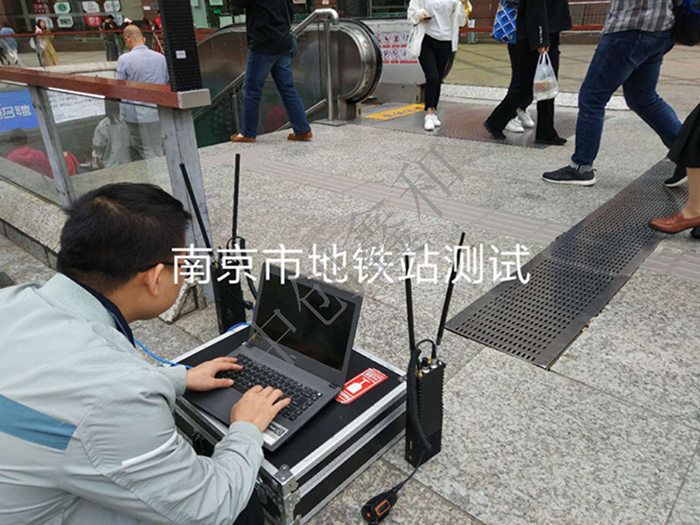

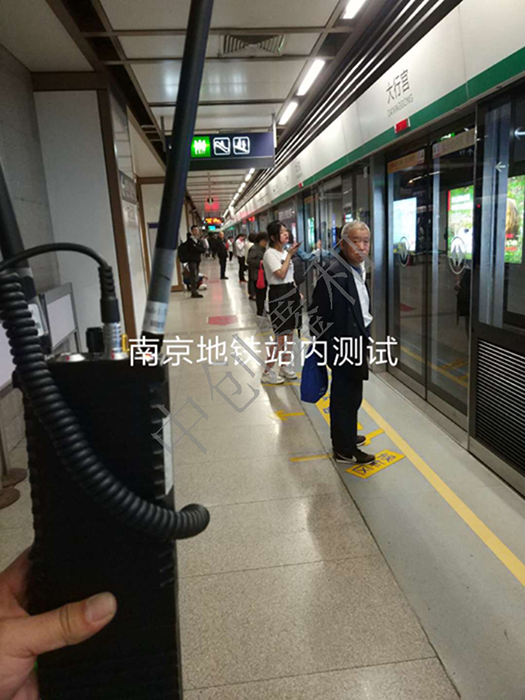

在大行宫地铁站口放置接收点,前端无线连接执法记录仪传输1m码流视频信号,在信号场强在-20dB左右是放置中继设备,第一跳中继距离接收点位于地铁一层位置,此时前端传输码流峰值会达到6M视频流畅;第二跳中继在距离接收端约地下二层处,此时码流峰值在4M左右会仍然流畅。
