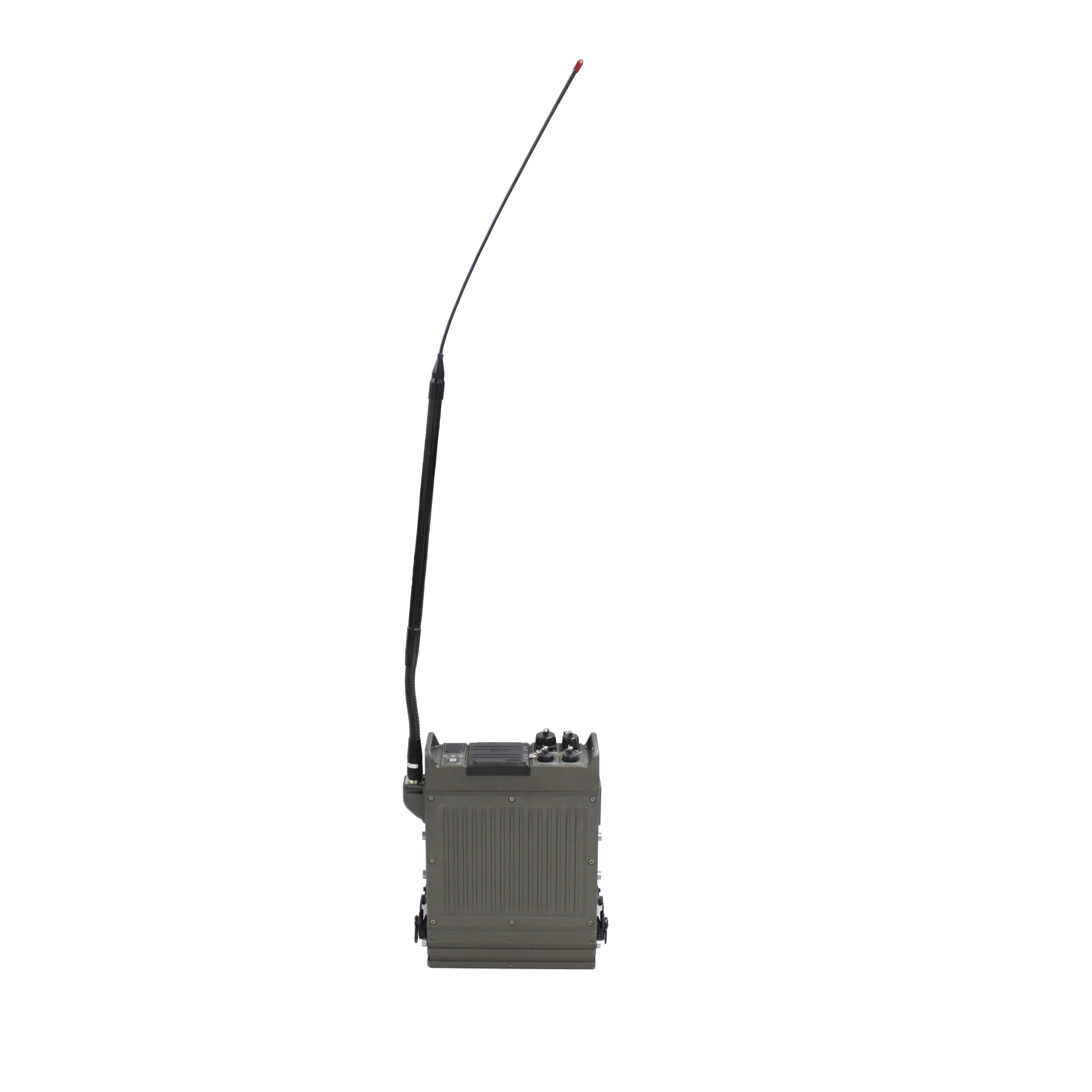

便携基站ZCXH3901

  • 开机即通即用。
  • 支持链式、星状、网状和混合自动组网。
  • 通过无线级联方式提供窄带自组多跳链路,实现大范围的语音、短信等业务覆盖,扩大区域覆盖,消除通信盲区。
  • IP67军用可靠性等级。
  • 内置公网4G传输模块实现链路备份,确保无缝连接;支持PDT/DMR和卫星电话回传链路。
  • 产品描述
  • 技术参数
  • 资料下载

    产品概述

    ZCXH3901是采用 “无线网格网”理念设计的移动窄带通信系统。所有节点在非视距、快速移动条件下,采用无中心自组网的分布式网络构架,支持任意网络拓扑结构,如点对点、点对多点、链状中继、网状网络及混合网络拓扑等,设备支持中继多跳,并能够接入各种品牌的模拟对讲机、数字对讲机以及自组网对讲机进行通信,是专为公安、消防、应急等行业用户量身定做的自组网窄带便携基站。整机按军工品质要求、采用全铸铝结构设计,满足IP67防尘防水要求,能够适应各种恶劣工作野外环境、满足高强度通信需求。

    产品特点


    u  数模兼容:支持工作在数字模式、模拟模式,使用户在模拟与数字模式之间灵活切换,实现模拟到数字的平滑过渡。

    u  多种工作模式:支持以下几种工作模式:PDT/DMR集群模式、PDT/DMR常规模式、PDT/DMR同频中继模式、PDT/DMR自组网模式。

    u  自组网:支持工作自组网功能,支持链状拓扑、网状拓扑等组网方式。自组网网络支持任意支持扫描功能的终端适配接入,自组网支持32跳。

    u  信道配置:支持通过手持式话筒对信道参数进行修改,包括收发频率、发射限时、彩色码、加密、挂起时间、静噪等级、亚音。

    u  语音加密:支持开启加密功能可以对当前信道发送的语音和数据进行加密,以保证语音和数据的安全。有五种加密类型:异或,增强型异或,ARC4,AES256,动态加密。当收发双方设置相同的加密类型和加密密钥才可进行通讯。

    u  自适应功率:发射功率3-15W。设备支持4档配置功率等级切换,其中通过客户端编程软件(CPS)可对“自定义功率”进行配置。

    u  卫星定位:支持GPS/北斗卫星定位功能,通过客户端编程软件(CPS)可以配置导航类型为GPS/BD/GPS+BD。当定位成功后,设备通过本机能可以查询本机的位置信息,包括:时间、日期、经度、纬度、海拔、速度和卫星个数。


    设备型号

    ZCXH3901

    设备品牌

    LINKAV

    一般技术指标

    频率范围

    VHF136-174MHz
    UHF
    400-480MHz
    UHF2
    450-520MHz
    UHF3
    350-400MHz

    信道总数

    3773

    区域

    一级区域:4
    二级区域:1000
    三级区域:1000

    信道间隔

    12.5KHz/25KHz

    工作电压

    10.8~12.6V

    电池容量

    16.5Ah

    电池平均工作时间(5/5/90

    21.4 h

    频率稳定度

    ±0.5ppm

    天线阻抗

    50Ω

    外形尺寸

    302mm(L)*218mm(W)*76mm(H)

    重量

    5kg(含电池)

    传输距离

    50-60km(架高)

    组网数量

    自组网节点32个,多跳中继≮8

    发射部分技术指标

    输出功率

    3-15W(连续发射)

    4FSK调制方式

    12.5kHz仅数据:7K60FXD
    12.5kHz
    数据和语音:7K60FXE

    FM调制方式

    12.5 kHz8K50F3E
    25 kHz
    16K0F3E

    调制限制

    ±2.5kHz@12.5kHz
    ±5.0kHz@25kHz

    发射杂散

    -36dBm<1GHz/-30dBm>1GHz

    邻道功率

    -60dB

    接收部分技术指标

    灵敏度

    3%BER0.35µV

    互调

    60 dB

    邻道选择性

    60 dB

    杂散抑制

    70 dB

    阻塞

    90 db

    传导辐射

    -57dBm

    GPS定位精度

    水平位置精度≤10m(良好信号条件下)

    TTFF(首次定位)冷启动

    <1分钟(良好信号条件下)

    TTFF(首次定位)热启动

    <10秒(良好信号条件下)

    环境指标

    工作温度范围

    -30℃—+70

    存储温度范围

    -40℃—+85

    防湿

    MIL-STD-810C/D/E/F标准

    冲击和振动

    MIL-STD-810C/D/E/F标准

    防尘防水

    IP67
