一、测试环境：

测试在某船厂船只压载舱密闭空间环境下，自组网设备的连接情况以及组网传输情况；同时把压载舱里面的采集视频回传到地面指挥部。

二、测试过程：

测试场景【1】：某船只压载舱负二层采集视频回传到地面指挥部

一台mesh自组网基站位于船厂地面一楼指挥部；背负电台以及IP摄像头前往压载舱前端机动测试，IP摄像头通过连接背负电台的网络回传视频到地面指挥中心。经过测试，摄像头在往压载舱负二层行走中，同时回传视频到地面指挥中心，视频传输效果良好；摄像头固定在压载舱负二层时，回传到地面指挥部，视频清晰流畅，测试效果良好。

测试场景【2】：某船只压载舱负四层采集视频回传到地面指挥部

一台mesh自组网基站位于船厂地面一楼指挥部；自组网背负电台以及IP摄像头前往压载舱负四层前端机动测试，IP摄像头通过连接背负电台的网络回传视频到地面指挥中心。经过测试，摄像头在往压载舱负四层行走中，同时回传视频到地面指挥中心，通过在负二和负三层部署自组网中继设备，前端视频传输效果良好；摄像头固定在压载舱负四层时，回传到地面指挥部，视频清晰流畅，测试效果良好。

测试场景【3】：某船只压载舱关闭舱门形成密闭空间传输到舱外地面指挥部

一台mesh自组网基站位于船厂压载舱舱外地面一楼指挥部；自组网背负电台以及IP摄像头前往压载舱内，并关闭压载舱舱门，形成密闭空间，测试舱内视频回传到舱外指挥部的传输情况。经过测试，自组网设备以及摄像头在压载舱舱内，舱门保持关闭，形成密闭空间，同时回传视频到舱外地面指挥部，前端视频传输效果良好；摄像头固定在压载舱内时，回传到舱外地面指挥部，视频清晰流畅，测试效果良好。

三、测试设备清单

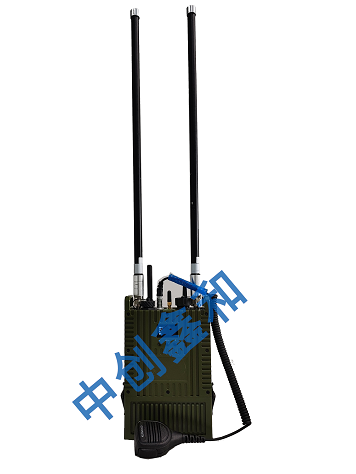

MESH自组网背负基站ZCXH9201

◆ 功率：40dBm

◆ 频率：1.4GHz

◆ 频宽：20MHz

◆ 天线：6dBi玻璃钢天线

MESH自组网背负电台ZCXH9102

◆ 功率：33dBm

◆ 频率：1.4GHz

◆ 频宽：20MHz

◆ 天线：6dBi玻璃钢天线

MESH自组网背负电台ZCXH9101

◆ 功率：33dBm

◆ 频率：1.4GHz

◆ 频宽：20MHz

◆ 天线：5dBi鹅颈天线

四、测试结果

根据现场实际测试，自组网设备在压载舱密闭空间环境下，通信测试效果良好；其中在压载舱负二层通过一台设备中继即可流畅回传视频到地面指挥部；在压载舱负四层时，通过两台设备中继亦可流畅回传视频到地面指挥部；在密闭压载舱内部署一台自组网设备可将摄像头视频流畅回传到舱外地面指挥部。
