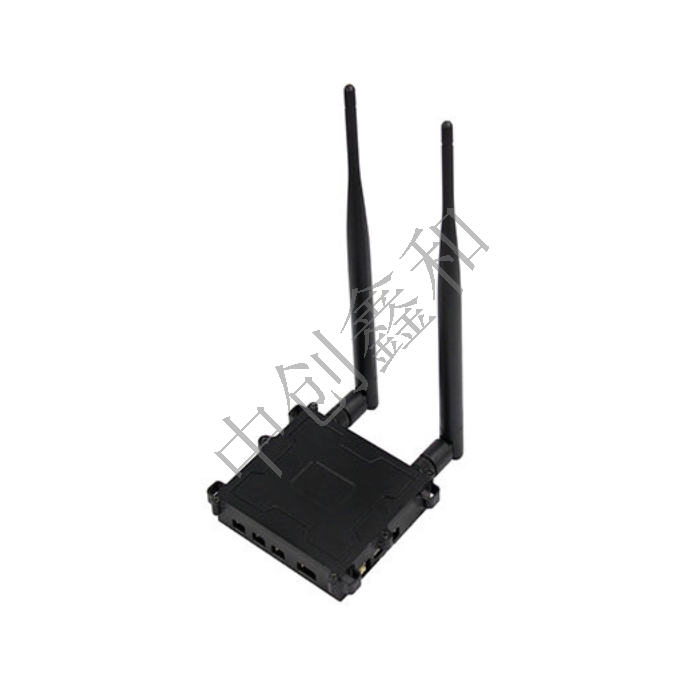

无人载具设备ZCXH3621

  • 机身小巧便携,外壳采用导热性良好的铝合金材质,抗冲击;
  • 采用OFDM全数字调制解调技术,抗干扰性强,良好绕射性,安全稳定;
  • 传输距离远,视距传输距离5-10km;
  • 同时支持三个不同的频段;
  • IP数据透明传输;
  • 支持单播、组播、广播三种传播方式,任意节点间均可使用这三种方式进行通信;
  • 支持双向信息传输。
  • 产品描述
  • 技术参数
  • 资料下载

    产品概述

    无人载具设备ZCXH3621是中创鑫和研发的小巧便携,图像质量高清晰稳定的无人载具设备。ZCXH3621采用当前领先的OFDM调制技术,可实现在非视距(非通视)的情况下,高速移动中拍摄并实时传输高质量图像,传输过程中对图像、数据进行加密,可与ZCXH3621(分接入节点和中心节点)配套使用,可以实现多发一收机制,特别适合于复杂环境和阻挡相对较多的地方使用,可用于公安、武警等重大活动现场安保、应急处突救援、无人载具等环境中。



    产品特性

    ◆ 机身小巧便携,外壳采用导热性良好的铝合金材质,抗冲击;

    ◆ 采用OFDM全数字调制解调技术,抗干扰性强,良好绕射性,安全稳定;

    ◆ 传输距离远,视距传输距离5-10km;

    ◆ 同时支持三个不同的频段;

    ◆ IP数据透明传输;

    ◆ 支持单播、组播、广播三种传播方式,任意节点间均可使用这三种方式进行通信;

    ◆ 支持双向信息传输。


    设计和品质检测参考标准

    GJB 367A-2001军用通信设备通用规范

    GJB 663A-2012 军用通信系统安全通用要求

    CE认证

    FCC认证



    产品典型搭配

    同款产品无人载具设备ZCXH3621







    应用范围

    适用于公安、武警、警卫、国保、人防、边防的应急布控、巡逻侦察,也可用于特种通信无人载具设备。



    典型应用

    某部门的无线通讯系统,首先使用网络摄像头对现场进行实时监控,通过网线连接到无人载具设备接入节点,再由接入节点发射,无人载具设备中心节点接收信号后将图像显示在接收机屏幕上,可以多个发射一个接收。

    其各监控点分布如下:

    前端:设备是无人载具设备接入节点,网络摄像头,便携天线,根据需要可以设置多个接入节点。

    无线终端:设备是无人载具设备中心节点,接收天线。



     多对一传输

    产品可提供证书

    无线电发射设备型号核准证

    ◆ ISO9001管理体系认证证书

    ◆ 计算机软件著作权登记证书

    ◆ 国军标质量体系认证证书

    ◆ (EMC)电磁兼容认证证书

    ◆CE认证证书


    版本

    高清版

    传输特性

    调制方式

    OFDM

    工作频段

    支持工作频率2408-2480MHz,1403-1444MHz,806-825MHz三种频率,中心工作频点可配置

    发射功率

    最高25dBm

    射频带宽

    1.4M/3MHz/5MHz/ 10MHz/20MHz 可调

    前向纠错

    1/2、2/3、3/4、5/6、7/8

    保护间隔

    1/4、1/8、1/16、1/32

    通信方式

    任意两节点可以通过其他节点通信,支持单播、组播、广播三种传播方式,任意节点间均可使用这三种方式进行通信

    组网方式

    支持点对点,点对多点的组网方式,支持软件升级到MESH自组网组网方式

    星座图调制

    BPSK/QPSK/16-QAM(自适应)

    数字灵敏度

    最高-96dBm@5MHz

    传输速率

    高数率可达30Mbps

    时间同步

    可以不依赖于外部时钟,进行自同步

    自适应

    支持网络拓扑自适应,自组织、自配置、自维护功能

    冲突处理

    当两套以上自组网互相干扰时,进行自动调频或降带宽处理

    远程升级

    支持OTA升级,支持本地和远程升级

    逻辑优先级

    根据承载不同数据,配置不同优先级

    传输距离

    地对地非视距传输800米-1.2KM公里,地对地视距传输1.5KM-3KM公里,地对空传输15公里以上

    加密方式

    支持用户配置层二加密开启关闭以及加密方式(ZUC,SNOW3G,AES 三种加密方式可选)

    数据特性

    视频输入

    网络摄像头

    视频压缩

    H.264

    射频接口

    SMA*2

    TTL232串口

    1个

    电源接口

    DC12V电源接口

    移动速度

    终端移动性要求支持不小于120km/h移动速度

    加密方式

    ZUCSNOW3GAES 三种加密方式可选

    电气特性

    工作电压

    DC12-15V

    工作电流

    ≤0.5A

    功耗

    ≤6W

    物理特性

    工作温度

    -20~+55℃

    储存温度

    -40℃~ +65℃

    外形尺寸

    ≤98.4*82*15.5mm

    设备重量

    120g

    防水等级

    IP54
