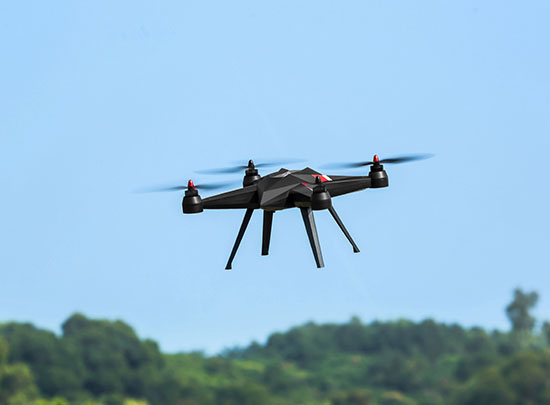

无人机图传系统是无人机的重要组成部分，是将现场无人机上安装的摄像机拍摄的视频无线实时传输到远距离后方的无线电子传输设备的技术。下面我们就来了解下几种无人机图传技术：

　　1、OFDM技术。

　　从技术上看，目前人机上使用最广泛的传输技术是OFDM，是一种更适合高速数据传输的多载波调制，OFDM有很多优点。例如，窄带带宽也可以传输大量数据，对抗频率的选择性衰落或窄带干扰。但是，OFDM也有缺点：载波频偏;对相位噪声和载波频偏非常敏感;峰均比较高。所以解决这三个缺陷瓶颈是完美的技术。

　　2、COFDM技术

　　COFDM是编码的OFDM，在进行OFDM调制之前，通过增加一些信道编码来提高系统的可靠性。COFDM和OFDM的区别在于，在进行正交调制之前，可以增加纠错编码和保护间隔，以便更有效地传输信号。OFDM主要用于LTE(4G)、WIFI等应用系统。COFDM目前在欧洲、东南亚、南美和澳大利亚使用最广泛，包括数字视频广播(DVB)、DVB-T、DVB-S和DVB-C。

　　3、WiFi技术

　　wifi传输是性价比高的无人机图传传输中使用最广泛的技术，但wifi在技术上受到限制，无法修改，很多制造商有自己制作的方案，因此缺点也很突出。

　　4、数字图传技术

　　Lightbridge技术使用单向图像数据传输，类似于高处电视广播塔的数据传输。Wi-Fi图传的数据传输需要发送端和接收端先建立通信握手机制，然后发送每个大小为512字节的数据包。每个数据包的传输必须完整，如果其中一个字节丢失，则整个数据包将重新发送，只有在确认一个数据包已完全接收后，下一个数据包才会开始发送。这就是传输延迟的根本原因。

　　没有延迟的实时高清图像是所有使用无人机图传系统的人们想看到的。使用数字图传技术也不能做到没有100%的延迟，但该技术是现阶段无人机图传中最先进的技术，不仅可以最大限度地减少地图传输延迟，还可以最大限度地提高传输距离。

　　5、模拟图传技术

　　一些不带云台相机的无人机以每小时80公里以上的速度使用模拟信号传输技术。模拟图几乎没有延迟，模拟图的另一个特点是，达到极限距离时，不会突然出现画面完全丢失。模拟信号也是单向信号传播技术，类似于数字电视信号出现前模拟电视广播信号的传输。

　　综上所述，OFDM技术和WIFI技术这两种图传方式目前是无人机图传技术的主流，更高级的是COFDM技术。一般来说，无人机的远距离传输是距离和功耗的平衡，其中还包括提高抗干扰能力、优化信道源技术等许多调制技术。
